XYX系列轮式液压岩芯钻机

关键词：

所属分类：

产品咨询：

产品描述

一、XYX系列轮式液压岩芯钻机简介 XYX Series Wheeled Hydraulic Core Drilling Rig

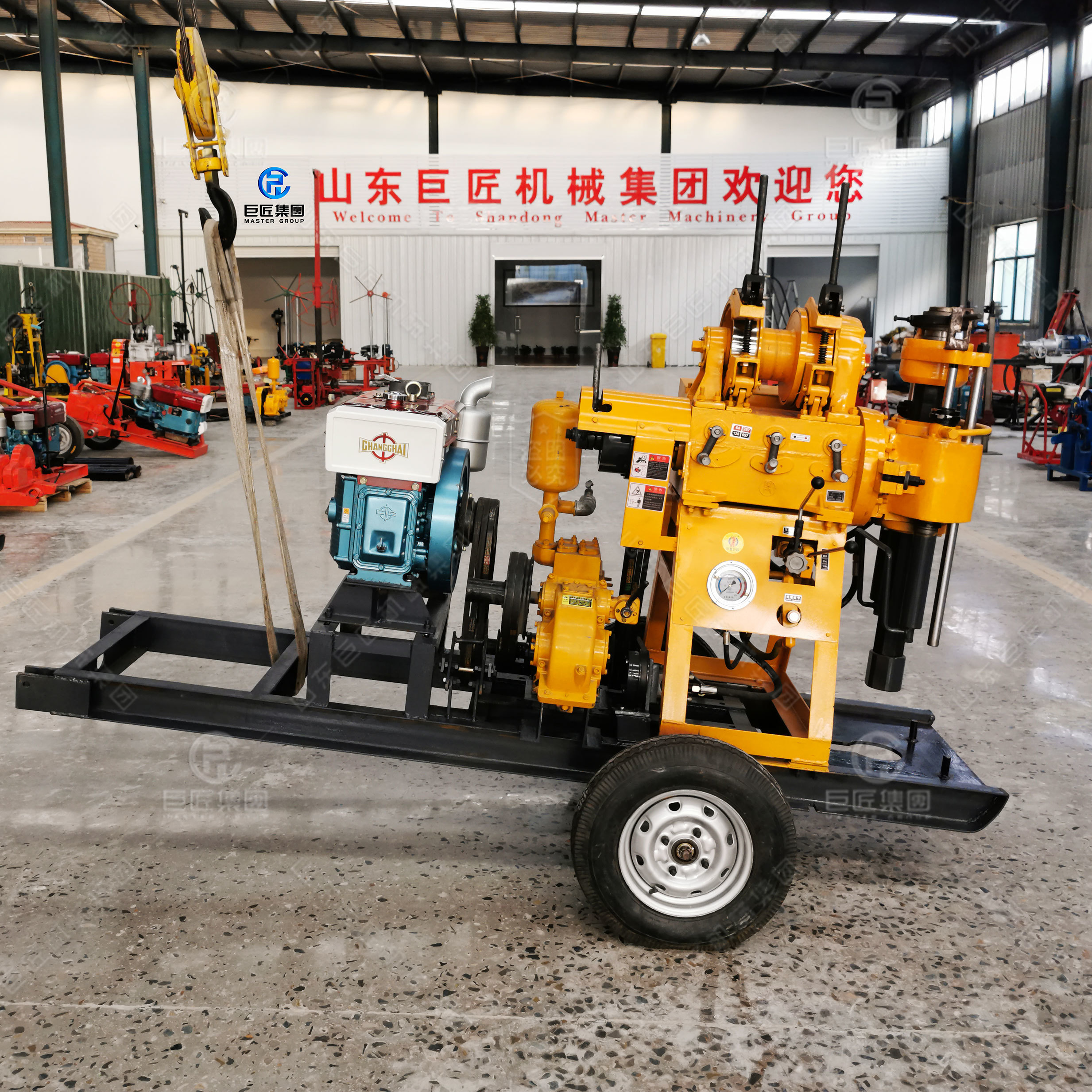

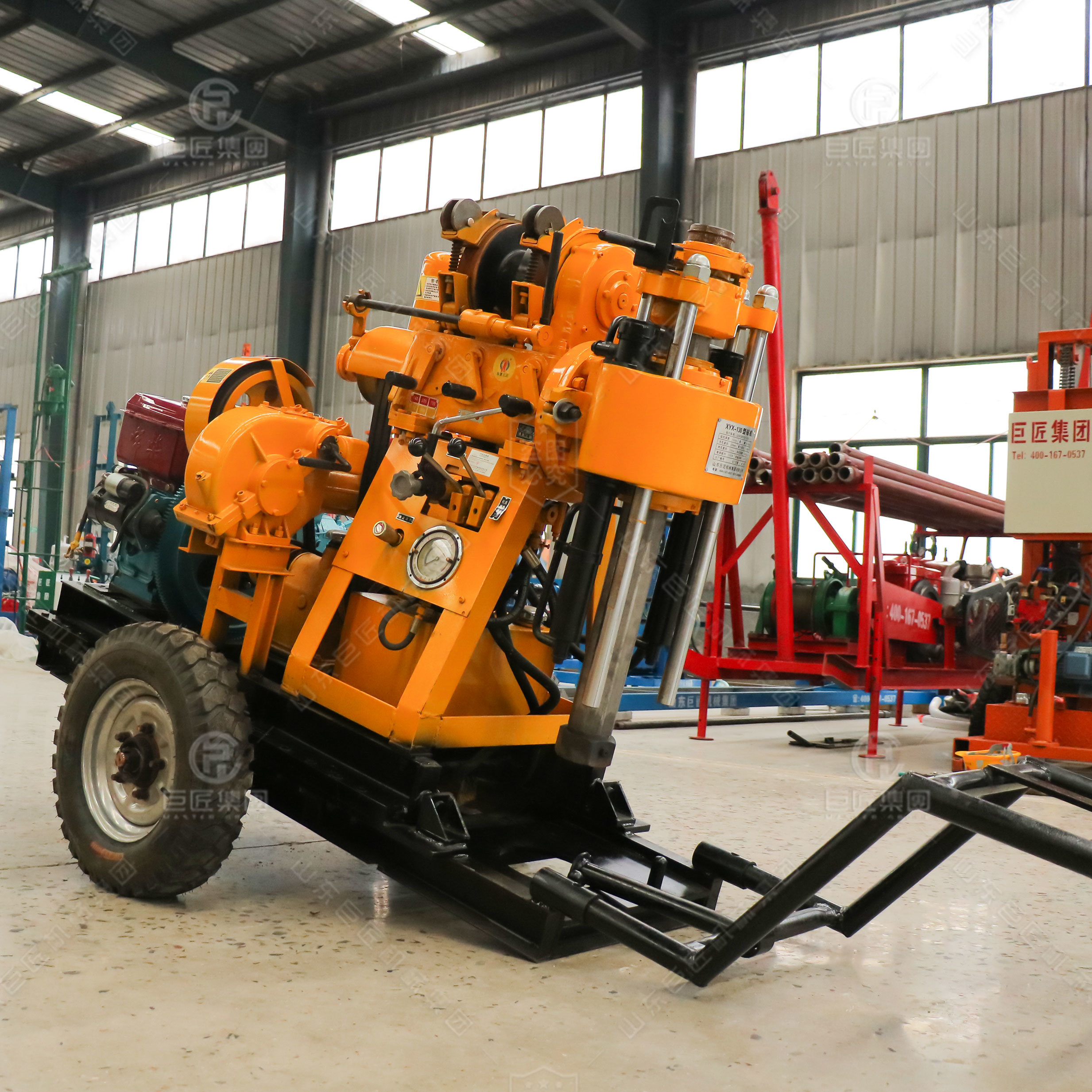

XYX系列轮式液压岩芯钻机是为满足野外勘探短距离移场的需求，在常规液压钻机的基础上加装了可拆卸行走机构和拖挂装置的钻机。根据客户特殊要求，可定制两轮或四轮拖挂样式。

二、XYX系列轮式液压岩芯钻机特点 Main Features

1.配置可拆卸行走机构和拖挂装置，钻机短距离移场更方便。

2.选配移机装置，可实现钻机主机的前后移动，便于井口操作。

3.选配电启动柴油机，降低操作者的劳动强度，特别是寒冷季节启动更便利。

4.具有油压给进机构，提高钻进效率。

5.配有孔底压力表指示压力，便于掌握孔内情况。

三、XYX系列轮式液压岩芯钻机参数Tech Parameters

钻机型号Model		XYX-100	XYX-150	XYX-200
钻机参数Machine parameters	钻孔深度Drilling depth	100m	150m	200m
	开孔直径 Open hole dia	325mm	325mm	400mm
	终孔直径 End hole dia	75mm	75mm	75mm
	钻杆直径Drill pipe dia	42mm	42/50mm	42/50mm
	钻孔倾角Drilling angle	90°-75°	90°-75°	90°-75°
	钻机重量Weight	500kg	550kg	1300kg
立轴 Vertical shaft	立轴转速Speed	142、285、570r/min	1010、790、470、295、140r/min	64、128、287、557r/min
立轴 Vertical shaft	立轴行程Stroke	450mm	450mm	450mm
卷扬机winch	单绳提升力Single rope lifting force	1000kg	1600kg	2400kg
	单绳升降速度Lifting speed	0.42、0.84、1.68m/s	1.05、0.66、0.31m/s	0.41、0.82、1.64m/s
	钢丝绳直径Wire rope dia	12mm	12mm	12mm
	钢丝绳容量Wire rope capacity	35m	35m	35m
钻塔 Rig tower	有效高度 Effective height	6.5m	6.5m	6.5m
钻塔 Rig tower	额定负荷Rated load	18T	18T	18T
泥浆泵Mud pump	类型	卧式单缸双作用	卧式单缸双作用	卧式单缸双作用
	排量	95L/min	160L/min	160L/min
	工作压力	1.3Mpa	1.3Mpa	1.3Mpa
	进水管直径Inlet hose dia	50mm	50mm	50mm
	出水管直径Outlethose dia	32mm	32mm	32mm
