XYD系列履带液压岩芯钻机
关键词：
所属分类：
产品描述
- 产品描述
-
- 商品名称: XYD系列履带液压岩芯钻机

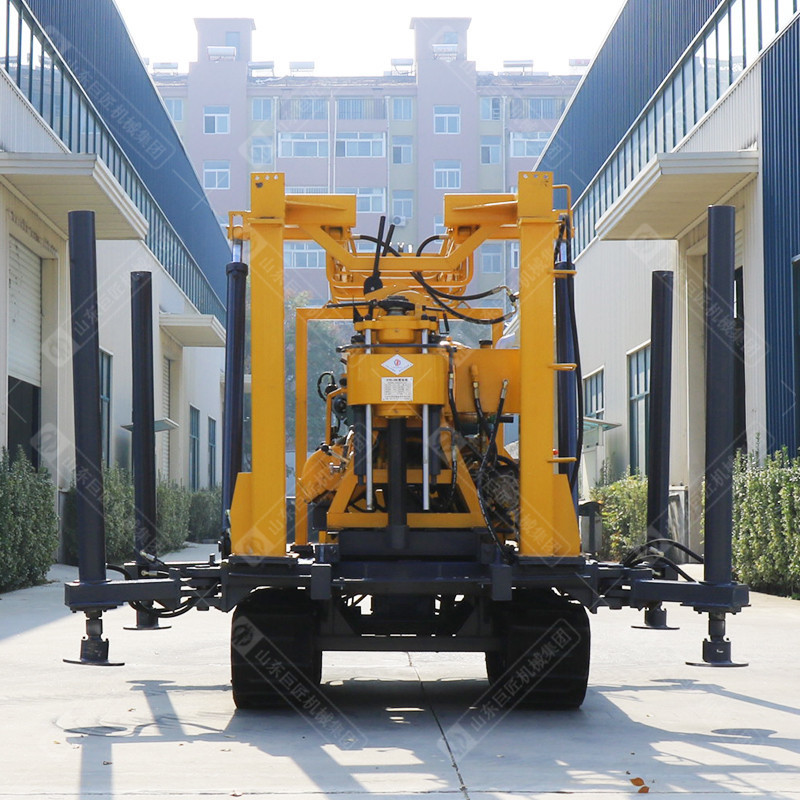

一、XYD系列履带式液压岩芯钻机简介
XYD系列履带式液压岩芯钻机是为满足野外勘探高速高效、机动性强的需求而设计的一种配置履带底盘和液压钻塔的钻机，该钻机可实现在丘陵、原始森林等道路不平地区工地的机动作业。
二、XYD系列履带式液压岩芯钻机特点
1.通过操作阀单人即可轻松控制钻塔的俯仰和自动伸缩，操作省时省力，安全可靠。
2.底盘采用钢丝橡胶履带，能降低车辆行走的噪音，在城市道路行走不伤路面。
3.底盘配置液压高支腿，可用于钻机找平，也可实现钻机无需借助吊车上下车，省去大量吊装时间和费用。
4.采用24V电启动柴油机，降低操作者的劳动强度，特别是寒冷季节启动更便利。
5.配置BW-160泥浆泵，压力高，流量大，保证钻进深度及钻孔口径。
6.配置移机装置，可实现钻机主机的前后移动，便于井口操作。
三、XYD系列履带式液压岩芯钻机参数钻机型号
XYD-100
XYD-150
XYD-200
XYD-130YY
XYD-200YY
整机参数
钻孔深度
100m
150m
200m
130m
200m
开孔直径
219mm
325mm
400mm
325mm
400mm
终孔直径
75mm
75mm
75mm
75mm
75mm
钻杆直径
42mm
42/50mm
42/50mm
42/50mm
42/50mm
主动钻杆
46/51*4200mm
46/51*4200mm
53/59*4200mm
53/59*4200mm
53/59*4200mm
钻孔倾角
90°
90°
90°
90°
90°
钻机重量
2900kg
3000kg
3100kg
3800kg
4000kg
外形尺寸
3600*1900*
2200mm
3600*1900*
2200mm
3600*1900*
2200mm
3600*2000*
2400mm
3600*2000*
2400mm
立轴
立轴转速
142、285、
570r/min
140、295、
470、790、
1010r/min
64、128、
287、570
r/min
142、285、
570r/min
64、128、
287、557
r/min
立轴行程
450mm
450mm
450mm
450mm
450mm
履带底盘
履带规格
350mm*90*54
350mm*90*54
350mm*90*54
350mm*90*48
360mm*90*48
爬坡角度
35°
35°
35°
35°
35°
行走速度
10km/h
10km/h
10km/h
10km/h
10km/h
液压支腿高度
1500mm
1500mm
1500mm
1500mm
1500mm
卷扬机
单绳起重量
10kN
11kN
24kN
11kN
24kN
单绳升降速度
0.41、1.64
m/min
0.41、1.64
m/min
0.41、1.64
m/min
0.41、1.64
m/min
0.41、1.64
m/min
钢丝绳直径
12mm
12mm
12mm
12mm
12mm
钢丝绳容量
35m
35m
35m
35m
35m
钻塔
有效高度
6m
6m
6m
6m
6m
额定负荷
5t
5t
5t
13t
13t
泥浆泵
流量
95L/min
160L/min
160L/min
160L/min
160L/min
最大压力
1.3Mpa
1.3Mpa
1.3Mpa
1.3Mpa
1.3Mpa
进水管直径
50mm
50mm
50mm
50mmm
50mm
出水管直径
32mm
32mm
32mm
25mm
25mm
注：产品不断改进，如有变动恕不另行通知，请以实物为准。
