KY-6075金属矿山全液压钢索取芯探矿钻机
浏览量:

KY-6075金属矿山全液压钢索取芯探矿钻机

没有此类产品
在线留言

产品销售热线:

18266770909

产品描述

KY-6075金属矿山全液压钢索取芯探矿钻机

一、KY-6075钢索取芯探矿钻机型号说明
  K:坑道;Y:液压操纵机械传动;60mm-75mm:钻进岩石孔径。



二、KY-6075钢索取芯探矿钻机工作条件
  全液压钢索取芯探矿钻机适用于顶板完整无破碎,无流沙,无支护的硐室内使用。
  1、水平顺向钻进:硐室要求 高2000mm*宽2000mm;
  2、水平横向钻进:硐室要求 高2000mm*宽4000mm;
  3、垂直上下角度钻进:硐室要求 高4000mm*宽2000mm。



三、KY-6075钢索取芯探矿钻机特点
  1、体积小、重量轻、安装方便,360°全方位钻进钢索取芯,提岩芯不提钻杆。

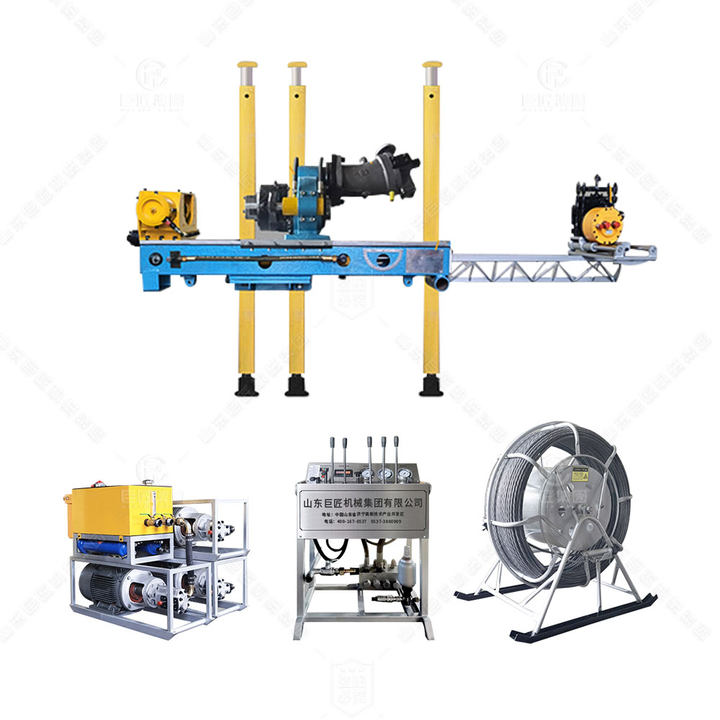

  2、三大部分组成:主机、泵站、操作台。
  3、在原有运输、探矿巷道即可投入生产,对矿山的整体结构起到保护作用。也可用于地表0-90度钻探。
  4、钻机布置灵活,机械化扭卸钻杆,减轻工人劳动强度提高工作效率。
  5、采用箱式给进架,夹持器加紧,动力头回转钻进,油缸拉送钻具,省掉笨重的钻塔。
  6、具有联动性功能,通过操作台集中控制,简单安全,可无极调速。
  7、空心轴设计,钻杆长度不受钻机给进行程限制。
  8、解体性好,搬迁运输方便。Φ46-Φ56-Φ71钻杆可同机使用,更换只需15分钟。
  9、油泵、水泵、电源集中操作台。
  10、抽拉式立柱,适合高低不等的巷道。
  11、进口油表线,承受压力高、柔软,减少高压油脉冲力,使液压油表指针更稳定,能及时发现孔内地层、岩石变化。
  12、特殊定做油温冷却器,高压油冷却快,低温使用,能保护马达、油泵、橡胶密封件的使用寿命。



四、KY-6075钢索取芯探矿钻机优点
  1、减少提送钻杆的辅助时间,增加纯钻进时间,钻孔越深经济效果越显著。
  2、减轻工人体力劳动。
  3、岩心堵塞可立即捞取,提高岩矿芯采取率。
  4、减少钻杆螺纹拧卸磨损,延长钻杆寿命,降低管材消耗。
  5、减少钻头扫孔磨损、拧卸及与孔壁碰撞机会,延长钻头寿命。
  6、减少冲洗液抽吸和孔壁压力失去平衡,从而减少孔内事故。
  7、减少提送钻的机械磨损,增加钻机使用寿命。
  8、减少钻孔弯曲度,提高钻孔质量。
  9、有利于钻进复杂地层,避免孔壁坍塌掉块。
  10、可以利用钢索在钻杆内放测斜仪,进行测斜。



五、KY-6075钢索取芯探矿钻机技术参数
  钻进角度:坑道0-360°;地表0-90°。
  钻进深度:钢钻杆46mm*600米;
         钢钻杆56mm*550米;
         钢钻杆71mm*500米 。
  主轴转数:800--1060 转/分钟 。
  主轴输出扭矩:184-550N.M(扭力平台测试)。
  额定给进力:60KN(扭力平台测试)。
  给进行程:900mm 。
  电机功率:油泵电机55KW;水泵电机11KW。
  马达型号:L6V80 (贵州力源)。
  油泵型号:80YCY14-1B 柱塞泵10TCY14-1B。
  主机重量:380kg。
  主机尺寸:长1600mm*宽300mm*高400mm。
  操作台重量:60kg。
  操作台尺寸:长610mm*宽530mm*高1150mm。
  动力车重量:550kg。
  动力车尺寸:长1340mm*宽560mm*高1010mm。



六、KY-6075钢索取芯探矿钻机钻具参数
  1、钻杆46mm,岩芯管48mm,钻头49mm,扩孔器49.5mm,取出岩芯29mm。
  2、钻杆56mm,岩芯管58mm,钻头60mm,扩孔器60.5mm,取出岩芯41.5mm。
  3、钻杆71mm,岩芯管73mm,钻头75mm,扩孔器75.5mm,取出岩芯49.5mm。
  山东巨匠机械集团有限公司承诺免费派技术人员到现场(国内)安装、调试培训。质保期半年,半年内非人为损坏,免费更换配件。
